Lite småfix med huset

Semester har blivit vardag och det är en hel del att stå i, men inte så mycket som känns aktuellt att blogga om. Tvisten har det inte hänt nåt med och inte så mycket med huset heller. Några småsaker har vi fixat, så jag tog några bilder.

Gräsmatta och altan förbereds

Det tar tid att komma på plats och i ordning, därför har det varit lite glest med inlägg på sistone. Det har dock hänt en del i och kring huset. Invändigt har vi äntligen fått ordning på ventilationen (puh!) vars styrpanel inte kommunicerat med ftx-aggregatet på vinden. Varje gång vi velat justera lufttemperaturen eller effekten har vi behövt ta oss upp på vinden. Det visade sig till slut vara en trasig skarvkoppling som var problemet, så med den bytt funkar allt som det ska.

Jordfräsen har fräst 350 kvm där det ska läggas gräs, när vädret väl tillåter...

Utvändigt började vi förbereda för att lägga gräs då vi fått bra pris på en fin gräsmatta. Men när vi fräst och jämnat ut marken så gick kommunen ut med bevattningsförbud, så nu har vi en väldigt torr och dammig åker av matjord till tomt. Tidigast midsommar kan de släppa förbudet, men det förutsätter flera dagar med regn.

Vi har även tagit fram ritning och materialspec för altanen som är tänkt att bestå av en 4,2 meter djup trall längs med hela södersidan. Först hade vi tänkt plintar, men istället ställer vi ramverket på betongplattor och fäster i gängjärn som grundplattans kantelement förberetts med. På Byggmax hemsida finns Byggplaneraren där man enkelt kan beräkna materialåtgång och få sina altan visualiserad: www.byggmax.se/byggplaneraren


Materialåtgång till vår trall på 15 x 4,2 meter

  • Trallvirke 28x120 mm, 600 meter
  • Regel 45x145 mm, 150 meter
  • Trallskruv, 2800 st
  • Balksko 45x100, 50 st
  • Syllpapp 200 mm, 150 meter
  • Betongplatta 35x35x5 cm, 80 st

Så här ser Byggmax altanplanerare ut.

Skorsten, taklucka, imkanal och ftx-ventilation

Nu är ventilation och imkanal på plats. Här lite bilder från idag.

Ventilationsinstallation och sprayade detaljer

Idag påbörjades installationen av vår ftx-ventilation. Har även hänt en del i övrigt sedan jag bloggade sist. Här lite bilder från idag.

Tidigare inlägg om ftx hittar ni här: www.hemresan.net/hemresan?tag=FTX-ventilation

Ventilationen

Ventilationsritningarna är nu klara och det blev sammanlagt 14 till- och frånluftsventiler som ska placeras i innertaken. Frånluft i badrum, kök, tvättstuga, hall och garderob. I övriga rum tilluft undantaget en frånluftsventil i vardagsrummet på övervåningen.

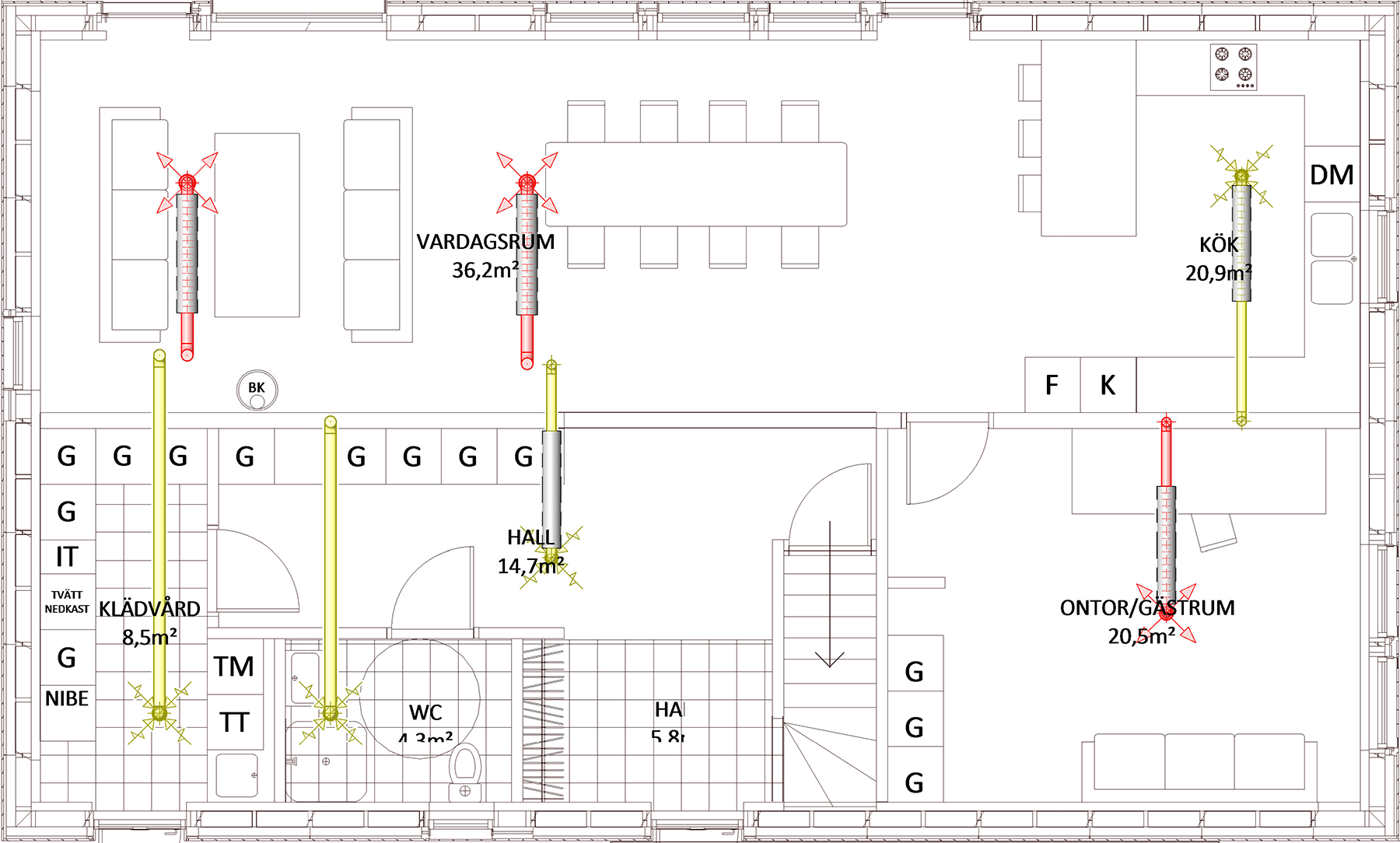

Nerdervåning. Gul = frånluft. Röd = tilluft. Frånluft spis tillkommer, men den går direkt ut via brandventil.


Ovanvåning. Gul = frånluft. Röd = tilluft. Lila = friskluft in. Orange = avluft ut.

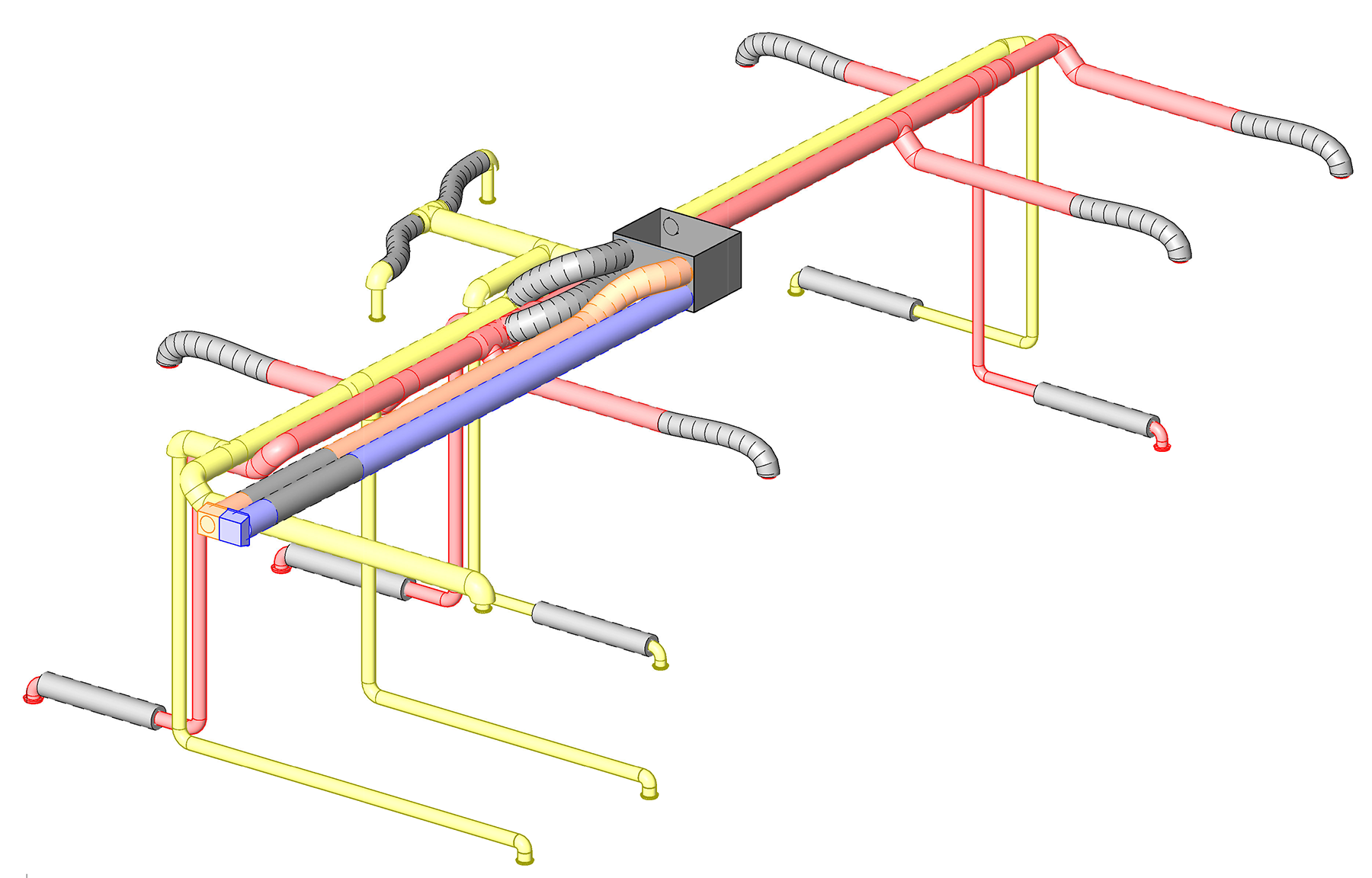

3D-visualisering. Gul = frånluft. Röd = tilluft. Lila = friskluft in. Orange = avluft ut.



VENTILER

Ventiler som låter kan vara störande, men Lindab Airy som vi valt har marknadens i särklass bästa ljudvärde. Lösningen är ett patenterat ljudfilter som gör den i princip ljudlös.

Airy går att måla så att de matchar vägg eller tak. För vår del handlar det om att få den i exakt samma vita kulör som taket så den smälter in.

Ventiler som låter är inte längre ett problem. Lindab Airy har revolutionerande låga ljudvärden och slår standardventiler med hästlängder. Finessen är ett patenterat ljudfilter, som gör Lindab Airy i princip ljudlös.Och det är bara en av de många fördelarna!

OBS! Lindab Airy är en sponsor till oss: www.hemresan.net/sponsorer



AGGREGAT

Aggregatet vi valt heter Flexit UNI 4 och är ett FTX-aggregat med roterande värmeväxlare och upp till 80 procents värmeåtervinning.

Styrpanel Flexit CL 600.

UNI 4 är dimensionerat att klara hus upp till 360 kvm, så med våra 233 kvm kommer den inte behöva jobba på högvarv. Totalflödet blir 82 l/s tilluft och 86 l/s frånluft. Det innebär att all luft i huset byts ut varannan timme. Aggregatet är placerat på vinden men styrs via en panel som kan placeras var som helst i huset.

UNI 4 är mycket tystgående och energieffektivt och uppfyller kraven för lågenergihus.

Här ett tidigare inlägg om ventilation och inomhusklimat >>





KOSTNAD

FTX-ventilation är som jag skrivit om tidigare inte gratis att installera, men å andra sidan får du ett fantastiskt inomhusklimat med filtrerad luft utan kallras, plus att den föruppvärmda luften minskar uppvärmningskostnaderna. Jag har också hittat en lösning som fått ner kostnaderna rejält. Istället för att ta in en ventilationsfirma som gör allt så beställde jag en komplett byggsats från USV Inhomhusmiljö och så tog jag in en installatör som gör jobbet. Då kom jag ner från 160 000 kr till strax under 100 000 kr.

Komplett byggsats inkl aggregat 67 000 kr
Lindab Airy (14 st ventiler) 7 000 kr
Separat kanal för köksfläkten 4 000 kr
Installation 15 000 kr
Injustering 3 200 kr
OVK (obligatorisk ventilationskontroll) 3 000 kr

Totalt: 99 200 kr
